CIRCUITOS ELETRÔNICOS ÚTEIS
Fonte sem Transformador
FONTE DE 1,2 A 1,4 V

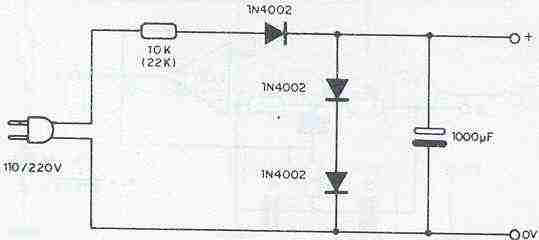

Esta fonte substitui baterias do tipo "botão" em calculadoras, relógios com mostradores de cristal líquido, caixinhas de música eletrônica ou cartões musicais.
A queda de tensão nos diodos é quem fixa a tensão de saída. O capacitor eletrolítico é para 3 V e o valor do resistor entre parênteses corresponde à rede de 220 V.
Montagem de Transistor de Potência em Placa

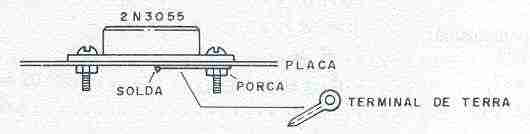

Um transistor de potência, como o 2N3055, pode ser montado diretamente numa placa de circuito impresso nas aplicações em que ele não necessite de radiador de calor. O modo de fixação é mostrado na figura. Observe que o parafuso de fixação tem um terminal de terra, que é soldado diretamente na região cobreada. Não recomendamos o contato direto da porca ou arruela com a região cobreada, pois sua oxidação tende a prejudicar o contato com o tempo.
Redutor de 12 para 6 V no carro

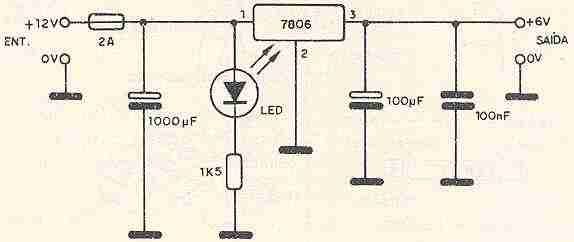

Com este circuito podemos usar a tomada de acendedor de cigarros de carro para obter 6 V para alimentação de aparelhos, tais como walkman, rádios, grava-
dores etc. O circuito integrado 7806 deve ser montado em radiador de calor e a
corrente máxima fornecida pelo circuito é de 1 A.
